PULANKA ドリルロッド試験レポート

プロジェクトの概要

テスト対象

道路掘削およびスケーリング試験を通じて、Pulanka ドリルロッド (MF-T38-H35-R32、長さ: 4300 mm) の最終耐用年数を評価し、他のブランドのロッドの耐用年数と比較することで、硬度、靱性、その他の特性の観点から新しい Pulanka ドリルロッドの一般的な品質を評価します。

試験鉱区の建設概要

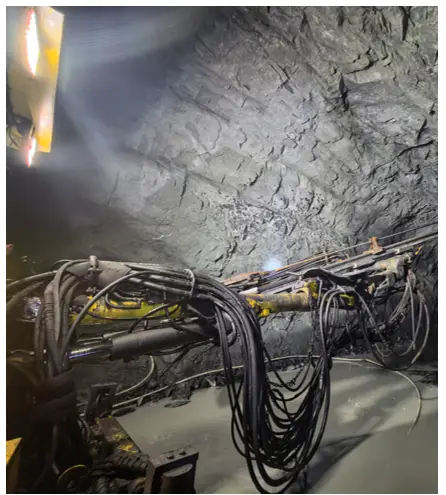

この試験は山東省棗庄鉱山地域で実施され、工事形式はトンネル掘削です。このサイトでは合計14台のエピロックK111掘削リグが稼動しており、そのうち5台が18時までの日勤、4台が翌朝5時半までの夜勤となっている。岩石の種類には主に黒雲母レプチナイトと角閃石が含まれ、一部に磁鉄鉱角閃石鉱石、磁鉄鉱トレモライト鉱石、磁鉄鉱珪岩鉱石が混合されています。岩石の硬度は f=14 ～ 16 で、サンプルは廃岩と鉱石の両方で構成されています。

機器パラメータ

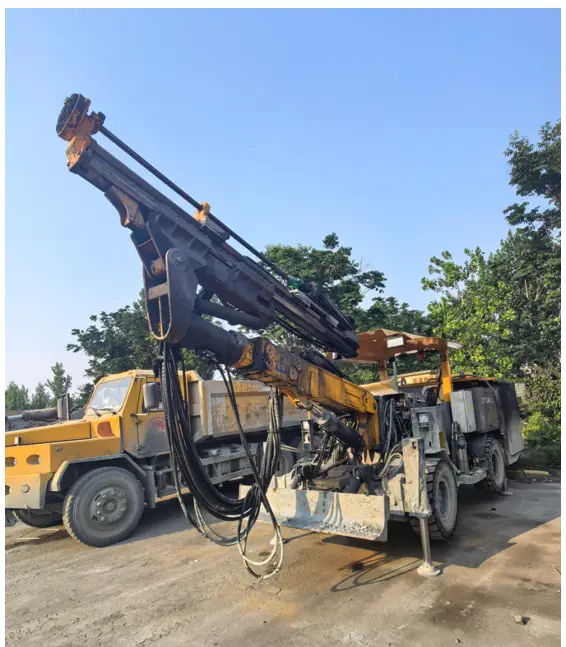

ドリルリグのモデルとメーカー: Epirock K111
ロックドリルのモデルとメーカー: COP 1838HD+
ドリルロッドモデルとメーカー: MF-T38-H35-R32、長さ 4300mm (Pulanka)
シャンクアダプターのモデルとメーカー: シャンクアダプター COP1838-435-T38 (エピロック)

穴あけパラメータ

1. 穴あけパラメータ:
片面あたりの発破孔の数は約 60 個で、1 つの孔の深さは約 3.8 メートルです。したがって、発破孔 1 ラウンドあたりの総掘削距離は、ドリル ロッド 1 本あたり約 228 メートルになります。
2. 運用パフォーマンスパラメータ:
最大衝撃力: 18 kW
衝撃エネルギー: 333 J
衝撃周波数：60Hz
最大衝撃圧力: 230 Bar
浸透率:
荒れた岩肌の場合: 単一穴の掘削時間は 2:40 ～ 2:55 の範囲で、これは 1.36 m/分の貫通速度に相当します。
鉱石表面: 1 つの穴の掘削時間は廃岩表面よりも 30 秒遅く、これは 1.15 m/分の貫通速度に相当します。

競合他社の使用状況と状況

他の一般的なブランドのドリルロッドの一般的な耐用年数は 9 ～ 11 回のブラストサイクルで、平均は 10 サイクルです。 1 本のロッドあたりの平均掘削映像は 2,280 メートルです。従来のドリルロッドの耐用年数終了時の故障モードを図 1-1 に示します。

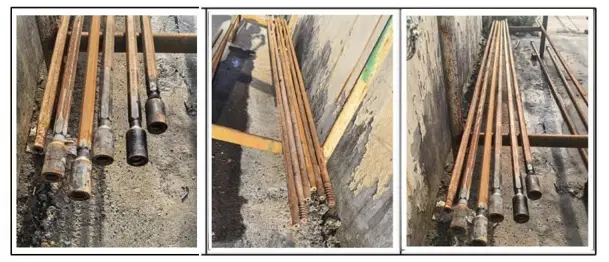

図 1-1 他社製ドリルロッドの故障状況

PULANKAドリルロッドNo.1の試験結果

ドリルロッド No.1 は 11 回の発破を完了し、合計 2,508 メートルのトンネル掘削映像を撮影しました。後期には、危険除去作業により雄ねじ付近のロッド本体が曲がってしまい、最終的に廃棄・故障に至りました。詳細については、図 2-1 を参照してください。

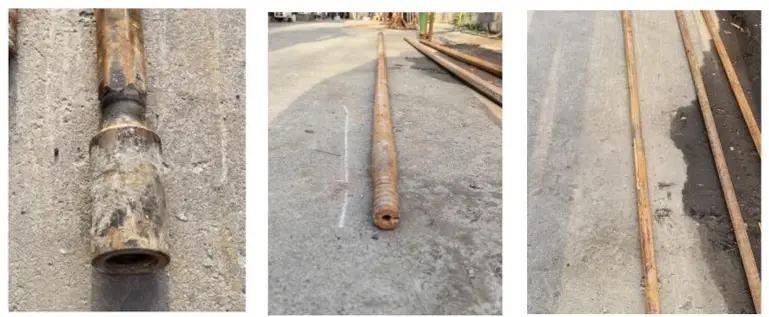

2-1 プランカドリルロッドNo.1の写真

PULANKAドリルロッドNo.2の試験結果

ドリルロッド No.2 は 15 回の発破に使用され、編隊での 6 発を含む総掘削映像は 3,420 メートルに達しました。それは失敗し、その後の運用中にネジ山破損により廃棄されました。詳細を図 2-2 に示します。

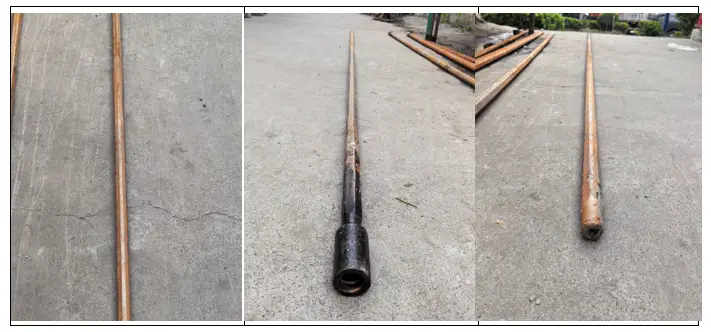

2-2 プランカドリルロッドNo.2の写真

PULANKA ドリルロッド No.3 のテスト結果

ドリルロッド No.3 は、鉱石面での 3 発と廃岩面での 9 発を含む、合計 2,736 メートルの掘削映像で 12 回の発破を完了しました。その後の操業中にねじ山が破断したため廃車となった。詳細を図2-3に示す。

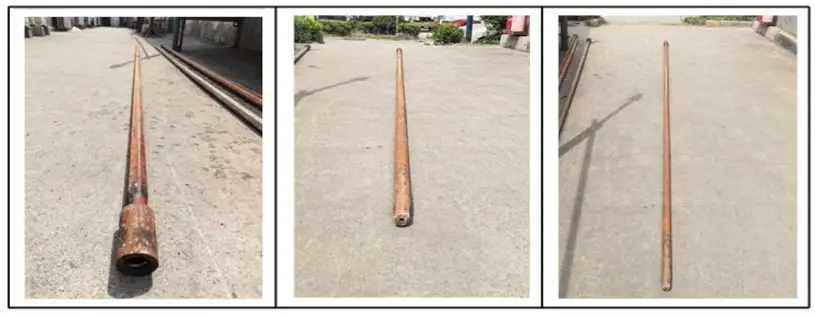

2-3 プランカドリルロッドNo.3の写真

比較テストの概要

実地試験データに基づくと、通常の作業条件下での Pulanka ドリルロッドの平均耐用年数は、競合ブランドより 600 メートル以上長くなります。これは、Pulanka 製品の最初の比較テストとなります。測定された性能は、今後の安定した現場での適用によりさらに向上すると予想されます。

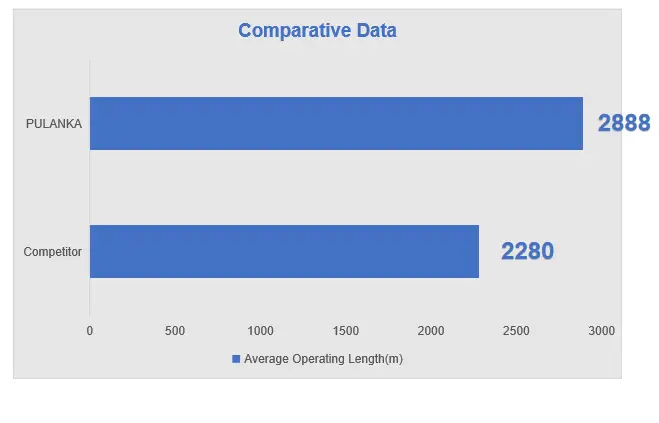

ドリルロッド試験データの比較
